DN 1 A

kompresmetr pro benzínové motory

Technický popis:

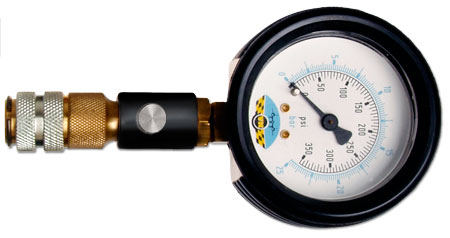

1. Manometr

průměr 60 mm, 2 stupnice, 25 bar, 350 psi uložen v protinárazovém gumovém krytu, vybaven zabudovaným amortizátorem tlaku, zabraňuje prudkému pohybu ručičky při velkém nárůstu tlaku. Při měření komprese ručička stoupá plynule, manometr se neničí tlakovými rázy.

3. Rychlospojka

je vlastní konstrukce, celokovová, vyrobena ve zvýšené přesnosti, všechny díly jsou z nerez materiálu. Přesuvný kroužek zámku je z kvalitní nerez oceli. Zámek je pětikuličkový s vyhazovačem protikusu.

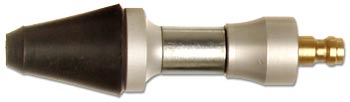

Prodlužovací nástavec L80
Nástavc se dodává jen na individuální objednání. Cena viz náhradní díly.

4. Prodlužovací nástavce

jsou celokovové, ocel (povrchová úprava nerez), tvrzený dural, mosaz se zvýšenou pevností. Každý prodlužovací nástavec má svůj zpětný ventilek. Umístění ve spodní části nátrubku gumového kužele, co nejblíže k měřenému tlaku. Tento ventilek slouží i pro vynulování tlaku. Zpětné ventilky jsou vlastní konstrukce, celokovové, z nerez materiálu. Těsnící část – gumový silnostěnný „O“ kroužek. Táhlo ventilku má přímočaré vedení zabraňující otáčení do sedací plochy „O“ kroužku..

5. Gumový těsnící kužel

Rozměr L33, kuželovitost 25x10. Guma netečná k pohonným a mazacím hmotám. Snadno vyměnitelný. Opotřebený kužel rozřízneme, nový našroubujeme.

6. Vysokotlaká hadice

(včetně rychlospojky popsáno v č. 3) s jemným ocelovým kordem, měkká na ohyb, schopná přenést značný kroutící moment. Netečná k pohonným a mazacím hmotám. Stahovací nátrubky z nerez oceli. Manipulační držadlo – drážkovaný tvrzený dural. Hrdlo rychlospojky – mosaz se zvýšenou pevností.

7. Náhradní gumové „O“ kroužky, 3 kusy, rozměr 12x3.

8. adaptér zapalovací jednotky

M14x1,25, vyroben z kvalitní oceli, závit vyroben beztřískovým obráběním (přesné válcování). Tímto způsobem výroby se dosáhne velkého zhutnění materiálu, stěny závitu jsou hladké a odolné proti zadírání. Těsnění – gumový „O“ kroužek, rozměr 12x3, vsazen v pouzdře. Hrdlo rychlospojky – mosaz se zvýšenou pevností. Ve spodní části adaptéru zabudován zpětný ventilek.
