DN 4A

Kompresmetr pro diesel motory používající vstřikovací a žhavící jednotky BOSCH, včetně dlouhých adaptérů žhavících jednotek pro COMMON rail (CR)

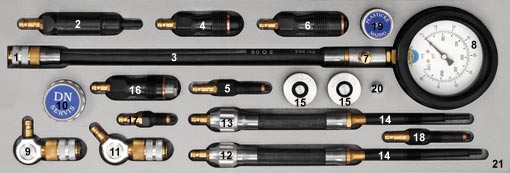

Klikněte na obrázek a zobrazí se technický popis příslušné součásti

úhlový nástavec úhlový nástavec ohebná vysokotlaká hadice ohebná vysokotlaká hadice ohebná vysokotlaká hadice rychlospojka adaptér žhavící jednotky dlouhý adaptér žhavící jednotky krátký adaptér žhavící jednotky adaptér žhavící jednotky adaptér žhavící jednotky adaptér vstřikovací jednotky adaptér vstřikovací jednotky adaptér vstřikovací jednotky ventilek vynulování hodnoty tlaky manometr pouzdro s náhradním těsněním porovnávací závitový kroužek porovnávací závitový kroužek adaptér vstřikovací jednotky


1

- rychlospojka;

2

- adaptér vstřikovací jednotky přítlačný, bezzávitový;

3

- ohebná vysokotlaká hadice;

4

- adaptér vstřikovací jednotky, závit M24x2, spodní průměr 14;


5

- adaptér žhavící jednotky, závit M12x1,25;

6

- adaptér vstřikovací jednotky, závit M24x2, spodní průměr 19,5;

7

- ventilek vynulování hodnoty tlaku;

8

- manometr stupnice psi, bar;


9

- úhlový nástavec 90 stupňů včetně rychlospojky;

10

- pouzdro s náhradním těsněním;


11

- úhlový nástavec 45 stupňů včetně rychlospojky;

12

- dlouhý adaptér žhavící jednotky (CR) závit M10x1;

13

- krátký adaptér žhavící jednotky (CR) závit M10x1;

14

- ohebná vysokotlaká hadice;

15

- porovnávací závitové kroužky M10x1 a M12x1,25;

16

- adaptér vstřikovací jednotky, závit M24x1,5;

17

- adaptér žhavící jednotky, zkrácená verze, závit M12x1,25;

18

- adaptér žhavící jednotky, závit M10x1;

19

- dóza s mazacím tukem;

20

 - štětec;

21

- dřevěná kazeta z tvrdého dřeva 500 x 180  50 mm (d x š x v)



celková váha kazety s nástroji: 3,65 kg

Celková cena za měřící nářadí: 3614 Kč (bez DPH)


Stručný popis nářadí:

Nářadí je konstruováno tak, aby měření bylo rychlé, jednoduché a přesné. Adaptéry vstřikovacích a žhavících jednotek jsou vyrobeny z kvalitní oceli, závity jsou vyrobeny beztřískovým obráběním (přesné válcování). Tímto způsobem výroby se dosáhne velkého zhutnění materiálu, stěny závitu jsou hladké a odolné proti zadírání. Každý adaptér má svůj zpětný ventilek, ten je umístěn ve spodní části adaptéru nejblíže měřenému tlaku. Je-li z konstrukčních důvodů ventilek zabudován ve vrchní části, průchozí otvor adaptéru je 1 mm. Zpětné ventilky jsou vlastní konstrukce celokovové z nerez materiálu, těsnicí část gumový silnostěnný "O" kroužek. Táhlo ventilku má přímočaré vedení zabraňující otáčení do sedací plochy "O" kroužku, viz. popis zpětné ventilky. Všechny spoje se provádí rychlospojkami. Rychlospojky jsou vlastní konstrukce - celokovové, vyrobeny ve zvýšené přesnosti, všechny díly jsou z nerez materiálu. Přesuvný kroužek zámku je z kvalitní nerez oceli. Zámek je pětikuličkový s vyhazovačem proti kusu. Každý adaptér má vyměnitelné těsnění (viz. technický popis). Náhradní těsnění jsou v pouzdře DN-SERVIS, viz. dokumentace.  Nářadí je uloženo v kazetě z tvrdého dřeva.
