DN 2A

Sada měřícího nářadí pro ustavení rotačních vstřikovacích čerpadel dieselových motorů BOSCH VE, Kiki, Nippon Denso VE, Lukas, Rotodiesel
- další použití při výměně rozvodného řemene a ustavení motoru do požadované polohy


Klikněte na obrázek a zobrazí se technický popis příslušné součásti

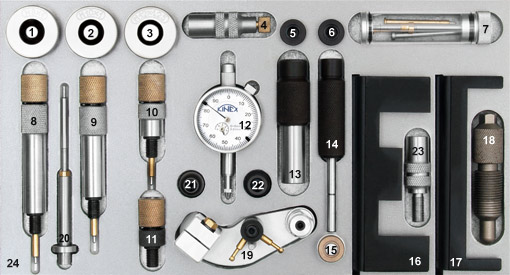

prodlužovací nástavec indikátoru měřicí tyč čep ustavení rozvodného kola prodlužovací nástavec prodlužovací nástavec indikátoru čep rozvodného kola zarážka vačkové hřídele porovnávací závitový kroužek porovnávací závitový kroužek redukce na prodlužovací nástavec atipycký klíček pro boční přístup čerpadla redukce na prodlužovací nástavec atipycký klíček pro vrchní přístup čerpadla porovnávací závitový kroužek ultrakrátký držák indikátoru ustavující čep rozvodových kol těleso měřidla LUKAS zarážka vačkové hřídele indikační hodinky fixační šroubení pouzdro s prodlužovacími doteky zkracovací kroužek prodlužovací nástavec indikátoru


1, 2, 3

- porovnávací závitové kroužky M12 x 1,25 / M10 x 1 / M8 x 1;

4

- fixační šroubení;

5

   - redukce na prodlužovací nástavce M10 x 1 / M8 x 1;

6

- redukce na prodlužovací nástavce M12 x 1,25 / M8 x 1;

7

- pouzdro s prodlužovacími doteky pro pozici č. 11 a 19;

8

   - prodlužovací nástavec indikátoru L 120 mm;

9

- prodlužovací nástavec indikátoru L 106 mm;

10

- prodlužovací nástavec indikátoru L 70 mm;

11

- ultrakrátký držák indikátoru L 42,5 mm;

12

- indikační hodinky;

13

- čep rozvodného kola, průměr 15,4 mm;

14

 - čep ustavení rozvodného kola, průměr 6 mm;

15

- zkracovací kroužek pro prodlužovací nástavce indikačních hodinek;

16, 17

- zarážka vačkové hřídele;

18

- ustavující čep rozvodových kol pro motory TDI;

19

- těleso měřidla LUKAS a ROTODIESEL;

20

- teleskopické pouzdro včetně měřicí tyče LUKAS;

21

- atipycký klíček pro vrchní přístup čerpadla;

22

- atipycký klíček pro boční přístup čerpadla;

23

- prodlužovací nástavec;

24

- kazeta vyrobená z tvrdého dřeva 330 mm x 185 mm x 40 mm (d x š x v)

celková váha kazety s nástroji 2,70 kg

Celková cena za autonářadí: 4690 Kč (bez DPH)


Detail průřezu nástavce 8, 9, 10

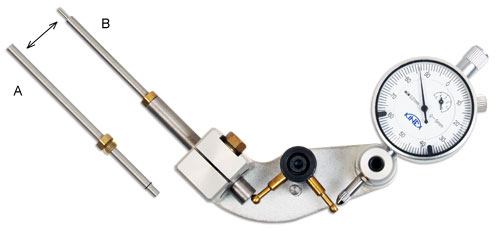

detail klíče měřidlo
Detail atipyckých klíčků č. 21, 22                                   sestava LUKAS, ROTODIESEL

Stručný popis nářadí:

Měřící nářadí je konstruováno pro rychlé a přesné ustavení vstřikovacích rotačních čerpadel, další využití při výměně rozvodového řemene a ustavení motoru do požadované polohy. Měřící nářadí je vyrobeno z kvalitní oceli, nerez oceli, tvrzeného duralu a mosaze se zvýšenou pevností. Dle potřeby jsou jednotlivé díly tepelně zušlechtěny, broušeny a rádlovány. Prodlužovací nástavce indikačních hodinek mají vlastní pružinovou jednotku. Nevyužívá se vratné síly pružiny indikačních hodinek. Tento systém zajistí velmi přesné měření.
