DN 9 - PP (profi paket)

dílenské nářadí pro nastavení pístu brzd přední a zadní nápravy pro automobily koncernu Volkswagen (Výmenné adaptéry možno použít pro automobily shodné konstrukce.)

Návod k použití:

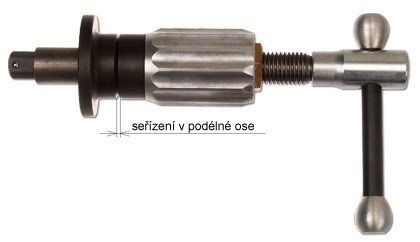

Záchytnou přírubu vyšroubujeme tak, aby mezi kroužkem a opěrným nátrubkem vznikla mezera 3 - 4 mm. Dojde-li po
ukončení práce k vzepření opěrného kroužku o brzdový třmen, držadlem zatočíme ve směru chodu hodinových ručiček, (šroub se nesmí otáčet). Opěrný kroužek se uvolní a držadlo bez problému vyjmeme z brzdového třmenu.


detail výměnného unašeče č. 4	detail tříbodového unašeče pro zadní nápravu č. 5	detail dvoubodového unašeče pro zadní nápravu č. 6	detail rozvolňovací šestihranné redukce 12x17 mm č. 7

Nasadíme vhodný unašeč, šroub nastavíme tak, aby nářadí bylo možno zasunout do třmenu brzdy.
Rozvolňovací šestihrannou redukci č. 7, použijeme pri zaoxydovaném brzdovém pístku.
Vsuneme mezi unašeč a nástrčný klíč. Tímto klíčem pístek rozvolníme.

DN 9PP

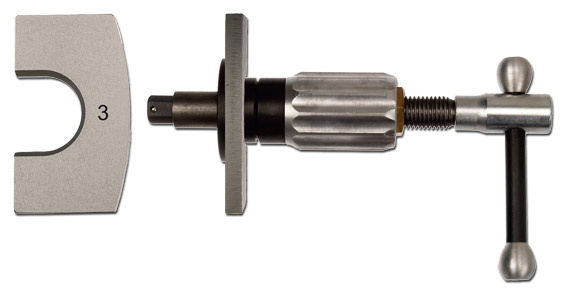

Je-li brzdový třmen tak velký, že záchytná příruba projde bez zachycení, na kroužek nasuneme záchytný třmen a tuto vůli vymezíme. Záchytný třmen nasouváme vždy stranou s vnitřním rádiusem k opěrnému kroužku.
