nářadí Kryštof

pro profesionální autotechniku

DN 9

dílenské nářadí pro nastavení pístů brzd zadní nápravy pro automobily koncernu Volkswagen (upřesnění jednotlivých typů v návodě)
DN 9

Návod k použití:

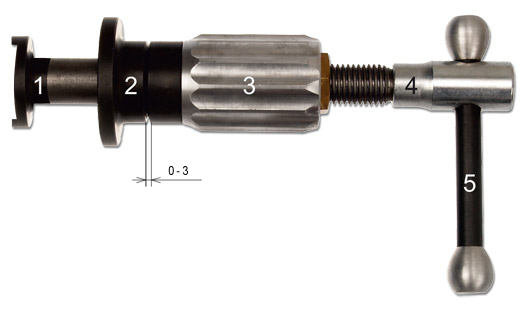

  1. záchytnou přírubu č. 2 vyšroubujeme na krajní mez od opěrného nátrubku.
  2. šroub č. 4 nastavíme tak, aby nářadí bylo možno zasunout do třmenu brzdy. Lichoběžníkové segmenty (unašeč č.1) zasuneme do otvoru v čele pístku. Šroub č. 4 zajistíme proti otáčení-otáčíme držadlem č. 3. Záchytná příruba č.2 se vzepře o třmen brzdy, nyní začneme otáčet šroubem-pístkem můžeme pohybovat v obou směrech.
  3. dojde-li po ukončení práce k vzepření příruby č. 2 o brzdový třmen, šroub zajistíme proti otáčení, držadlem č. 3 zatočíme ve směru chodu hodinových ručiček. Příruba se uvolní, nářadí bez problému vyjmeme z brzdového třmenu.


Seznam typů vozidel DN 9:

Typ Rok výroby
W
Passat GTY B3 89-93
Passat GTY B4 93-96
Passat GTY B5 96-99
Passat GTY B6 od 99
Golf 3 TDI-GT 92-97
Golf 4 benzín/diesel od 98
Golf 5 benzín/diesel od 2003
Polo 3 GT 94-99
Polo 4 GT od 2000
Sharon od 96
Transporter T4 92-2003
Turan od 2003
Tuarek od 2003
Lupo GT od 99
New Beatle od 99
Sharan od 96-2010
Transporter T5 od 2003
Tiguan od 2008
Bora od 98-2004

AUDI
80 B3 GT 89-95
A2 od 98
A3 od 97
A4 od 96
A6 od 97
A6 Allround od 98
A8 od 94

ŠKODA
Octavia od 97
Octavia II od 2004-2008
Octavia III od 2008
Fabia I od 99
Fabia II od 2008
Roomster od 2004
Yety od2008
Superb I od 200 -2008
Superb II od 2008

SEAT
Ibiza od 98
Ibiza od 2003-2010
Ibiza GT od 94-98
Cordoba benzín/diesel od 94-98
Cordoba GT od 94-98
Toledo GT/ TDT /GTI od 92-96
Toledo GT/TDT/GTI od 96
Toledo GT/TDT/GTI/II od 2004-2010
Leon od 96
Leon II od 2004-2010
Alhambra od 96-2010
Aroza od 96
