DN6-SZ


Návod k použití:

A) Sestava pro vylisování silenbloku DN6-SZ návod

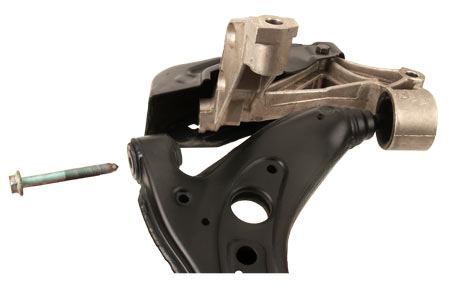

  1. Z nápravnice odstraníme krycí plechy, z konzole vyjmeme kyvné rameno.
    2. DN6SZ návod

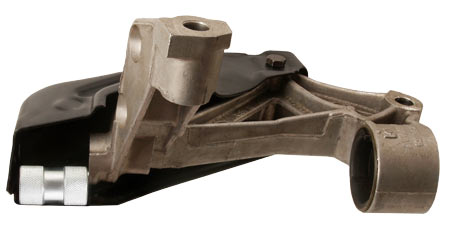

  2. Rozpěrku č. 2 vsuneme mezi nápravnici a konzoli, rozšroubováním upravíme na délku mezery.

    3. DN6SZ návod

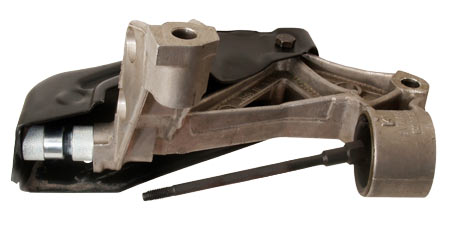

  3. Nasuneme tažný šroub č. 3

    4. DN6SZ návod

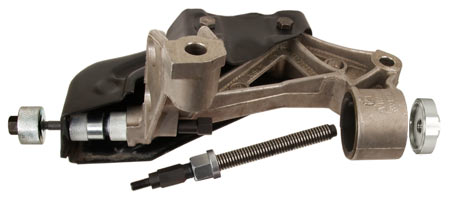

  4. Našroubujeme matici č. 1, nasunme šroub Tr č. 4, oba šrouby spojíme se šroubováním. Našroubujeme kroužek pro vylisování č. 7

    5. DN6SZ návod
  5. Matici č. 1 utáhneme proti šroubu č. 3

    6. DN6SZ návod

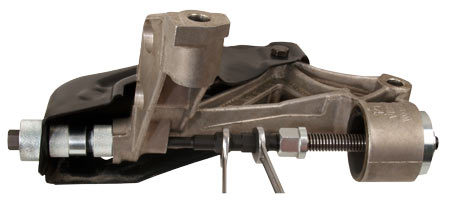

  6. Šroub č. 3 utáhneme proti šroubu č. 4

    7. DN6SZ návod

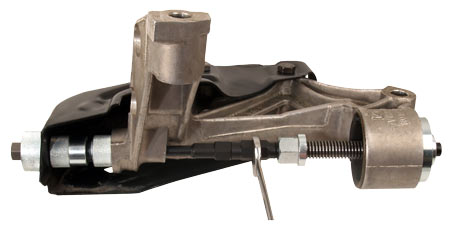

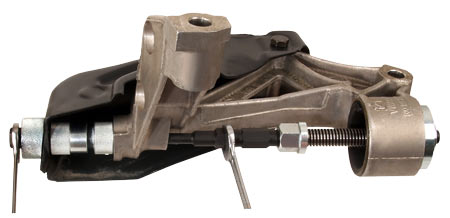

  7. Silenblok vylisujeme šroubem č. 4


B) Sestava pro nalisování silenbloku

    DN6SZ návod

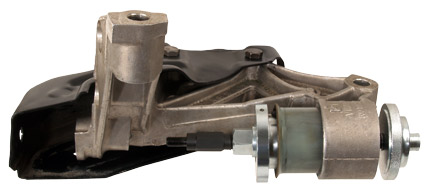

  1. Matici č. 5 sešroubujeme k hlavě šroubu č. 4. Na šroub nasuneme lisovací kroužek č. 6 včetně silenbloku. Směrový čep silenbloku musí zapadnout do otvoru v lisovacím kroužku.
    2. DN6SZ návod

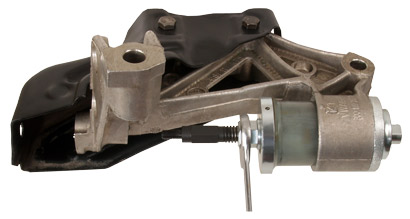

  2. Sestavu zasuneme do pouzdra konzole. Na volnou stranu našroubujeme opěrný kroužek č. 8. Silenblok nastavíme značkou na značku pouzdra konzole . Směr určuje kulička na obvodu lisovacího kroužku č. 6, opěrný kroužek č. 8 dotáhneme oproti šroubu č. 4

    3. DN6SZ návod

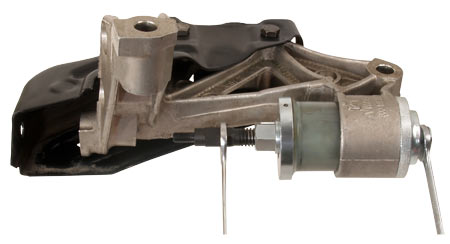

  3. Maticí č. 5 nalisujeme silenblok

    4. DN6SL návod

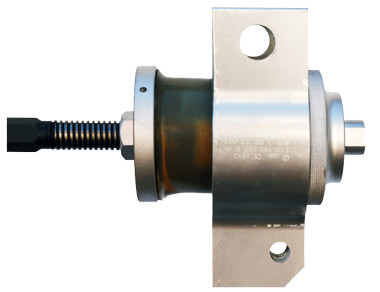

  4. další použití nalisování silenbloku
    ŠKODA: Octavia 2, Octavia 2 facelift, Superb 2
    VW: Golf 5-6, Jeta, Caddy, Touran 1-2, Passat B6, Tiguan
    AUDI: A3-2003 - 2010
    SEAT: Leon 2, Altea, Toledo 2004 - 2010.
