DN6-SL

Návod k použití:

Sestava pro nalisování silenbloku

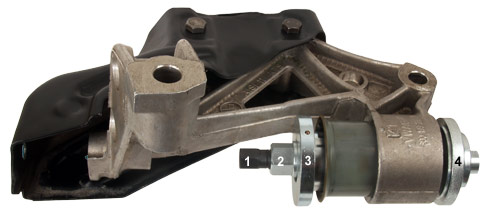

  1. Silenblok nasuneme na lisovací kroužek č. 3, směrový čep silenbloku musí zapadnout do otvoru v lisovacím kroužku.
  2. Matici č. 2 sešroubujeme k hlavě šroubu č. 1. Na šroub nasuneme lisovací kroužek včetně silenbloku.
  3. Sestavu zasuneme do pouzdra konzole. Na volnou stranu šroubu našroubujeme opěrný kroužek č. 4. Silenblok nastavíme značkou na značku pouzdra konzole. Směr určuje kulička na obvodu lisovacího kroužku, opěrný kroužek dotáhneme.

    4. DN6SL návod

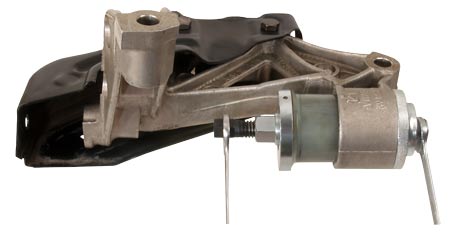

  4. lisovací kroužek stáhneme proti šroubu č. 1

    5. DN6SL návod

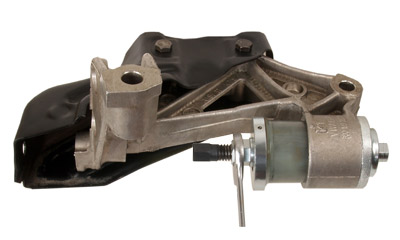

  5. nalisování provedeme maticí č. 2

    6. DN6SL návod

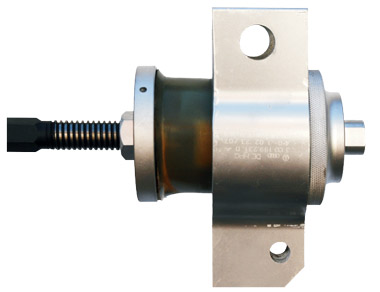

  6. další použití nalisování silenbloku
    ŠKODA: Octavia 2, Octavia 2 facelift, Superb 2
    VW: Golf 5-6, Jeta, Caddy, Touran 1-2, Passat B6, Tiguan
    AUDI: A3-2003 - 2010
    SEAT: Leon 2, ALtea, Toledo 2004 - 2010
