DN 4A

Kompresmetr pro diesel motory používající vstřikovací a žhavící jednotky BOSCH, včetně dlouhých adaptérů žhavících jednotek pro COMMON rail (CR)



1: Rychlospojka
je celokovová, vyrobena ve zvýšené přesnosti, všechny díly jsou z nerez materiálu. Přesuvný kroužek zámku je z kvalitní nerez oceli. Zámek je pětikuličkový s vyhazovačem proti kusu

3: Ohebná vysokotlaká hadice
vyrobena z vysoce kvalitního materiálu, používá se v leteckém průmyslu, má měkký ocelový kord, je lehce ohebná konstruovaná na tlak 200 bar. Venkovní průměr 13,8, vnitřní průměr 6.

7: Ventilek vynulování hodnoty tlaku
Těsnící část silnostěnný gumový "O" kroužek 1,8x1,8 zpětné uzavření ovládané pružinou

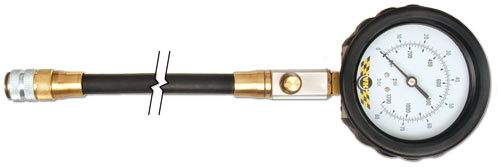

8: Manometr
celokovový průměr 80 mm, 2 stupnice bar 0-80, psi 0-1200 bar.
Manometr má zabudovaný amortizátor tlaku, zabraňuje prudkému pohybu ručičky při velkém nárůstu tlaku. Při měření komprese ručička stoupá plynule - manometr se neničí tlakovými rázy. Obvodová a zadní část manometru je chráněna protinárazovým gumovým drážkovaným pouzdrem


2:. Adaptér vstřikovací jednotky přítlačný bezzávitový.
Dosedací průměr 17 mm. V celé délce vnitřního průměru adaptéru je vložka z nerez oceli s vnitřním vrtáním průměr 1 mm. Tímto malým průměrem se docílí minimální snížení měřeného kompresního tlaku. Nerez ocel zabraňuje zanášení průchozího otvoru oxidací vlivem tepelných rozdílů. Těsnící gumový "O" kroužek rozměru 9x3 je vsazen v drážce dosedací plochy, lehce vyměnitelný náhradní v pouzdře DN-SERVIS


4: Adaptér vstřikovací jednotky
závit M24x2 spodní průměr 14 mm. Těsnění dosedací plochy měděné

5: Adaptér žhavící jednotky
závit M12x1,25. Těsnění dosedací plochy měděné

6: Adaptér vstřikovací jednotky
závit M24x2 spodní průměr 19,5 mm. Těsnění dosedací plochy měděné

16: Adaptér vstřikovací jednotky
závit M24x1,5 spodní průměr. Těsnění dosedací plochy měděné.

17: Adaptér žhavící jednotky závit M12x1,25 zkrácená verze. Těsnění dosedací plochy měděné

adaptér žhavící jednotky
 18: Adaptér žhavící jednotky závit M10x1. Těsnění dosedací plochy měděné

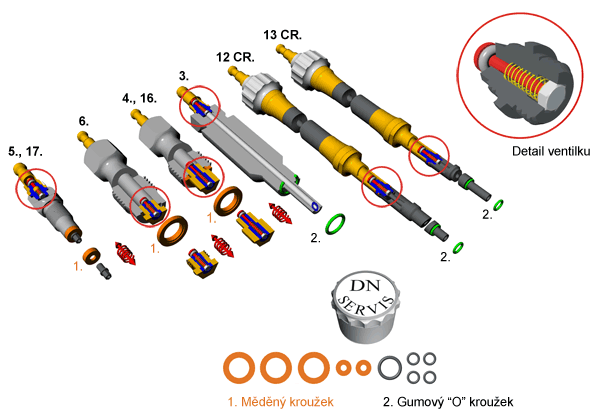

Adaptéry vstřikovacích a žhavících jednotek jsou vyrobeny z kvalitní oceli, závity jsou vyrobeny beztřískovým obráběním (přesné válcování). Tímto způsobem výroby se dosáhne velkého zhutnění materiálu, stěny závitu jsou hladké a odolné proti zadírání. Každý adaptér má svůj zpětný ventilek, ten je umístěn ve spodní části adaptéru nejblíže měřenému tlaku. Je-li z konstrukčních důvodů ventilek zabudován ve vrchní části průchozí otvor adaptéru je 1 mm. Zpětné ventilky jsou vlastní konstrukce celokovové z nerez materiálu, těsnící část gumový silnostěnný "O" kroužek. Táhlo ventilku má přímočaré vedení zabraňující otáčení do sedací plochy "O" kroužku, viz dokumentace. Všechny spoje se provádí rychlospojkami. Rychlospojky jsou celokovové, vyrobeny ve zvýšené přesnosti, všechny díly jsou z nerez materiálu. Přesuvný kroužek zámku je z kvalitní nerez oceli. Zámek je pětikuličkový s vyhazovačem proti kusu. Každý adaptér má vyměnitelné těsnění (znázorněno níže). Náhradní těsnění jsou v pouzdře DN-SERVIS, viz dokumentace.

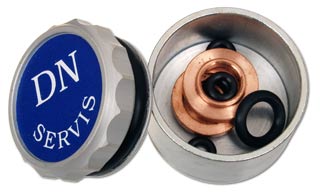

10: DN SERVIS
Pouzdro s náhradním těsněním

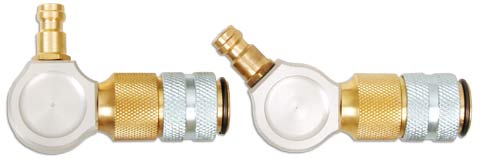

9, 11: Úhlové nástavce
úhlové nástavce 45 a 90 stupňů včetně rychlospojek vyrobeny z nerez materiálu
12, 13: dlouhé adaptéry
Dlouhé ohebné adaptéry žhavících jednotek (CR), délka L = 265, L = 280. Závit M10x1,vyroben beztřískovým obráběním (popis viz. stručný popis funkce nářadí), těsnění dosedací plochy gumovým „O“ kroužkem, rozměr 6x2. Náhradní kroužky v pouzdře DN-servis (č. 10 v technickém popisu). Hrdlo rychlospojky – mosaz se zvýšenou pevností, držadlo drážkované – tvrzený dural.

14: spojovací lehce ohebná vysokotlaká hadice
vyrobena z vysoce kvalitního materiálu, používá se v leteckém průmyslu, má měkký kord, je lehce ohebná, konstruovaná na tlak 200 bar. Venkovní průměr 13,8 mm, vnitřní průměr 6 mm. Stahovací nátrubky – nerez ocel.

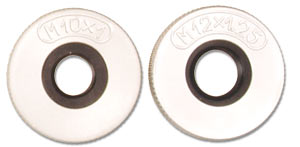

15. Porovnávací závitové kroužky
Porovnávací závitové kroužky M10x1 – M12x1,25. Závitové porovnávací kroužky jsou vyrobeny z tvrzeného duralu, vnitřní závitový kroužek ocelový.
