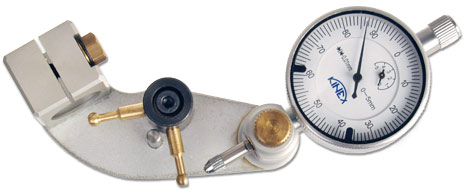

DN 2L

měřící nářadí pro ustavení vstřikovacích čerpadel LUKAS a Rotodiesel (pro dieslové motory)

Technický popis:

1: Tlačná tyč (teleskopická)
Vyrobena z kvalitní oceli, zasunutí 10 mm, zpětné vysunutí zajišťuje pružina. Funkční dotek tyče je kalen a broušen. Tyč je uložena v samostatném pouzdře.

2: Pouzdro
je vyrobeno ze silnostěnné plexisklové trubky, zátky jsou duralové, samostředící. Tlačná tyč se při uložení sama zasune do středu zahloubení zátek, nedochází k únavě pružiny.

3: Stahovací šroub
vyroben z oceli. Pro utahování (dle přístupnosti) možno použít klíč stranový 8 nebo imbus.

4: Těleso měřidla
vyrobeno z duralu, slouží k uchycení indikačních hodinek na přírubu vstřikovacího čerpadla. Převod pohybu je proveden pomocí vahadla. Těleso vahadla je vyrobeno z oceli, uloženo v broušeném bronzovém pouzdře.

5: Zajišťovací šroub indikačních hodinek
vyroben z mosazi, slouží k zajištění nebo uvolnění indikačních hodinek z tělesa měřidla.

6: Indikační hodinky celokovové
přesnost 0,01 mm. Zdvih 5 mm.

7: prodlužný dotek pro čerpadla Rotodiesel
