DN 2 A

Sada měřícího nářadí pro ustavení rotačních vstřikovacích čerpadel dieselových motorů BOSCH VE, Kiki, Nippon Denso VE, Lukas, Rotodiesel
- další použití při výměně rozvodného řemene a ustavení motoru do požadované polohy

Technický popis:

DN2A

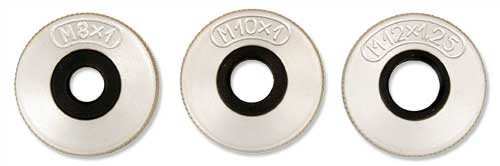

1, 2, 3: Porovnávací závitové kroužky
M12 x 1,25; M10 x 1; M8 x 1 vyrobeny z tvrzeného duralu, vnitřní závitový kroužek ocelový.

4: fixační šroubení

DN2A
5, 6: Závitové redukce
M10x1 / M8x1 – M12x1,25 / M8x1 vyrobeny z kvalitní oceli, dosedací plocha opatřena gumovým „O“ kroužkem, který zabraňuje dosednutí kovových ploch. Tyto spoje jdou vždy bez problémů demontovat.

DN2A

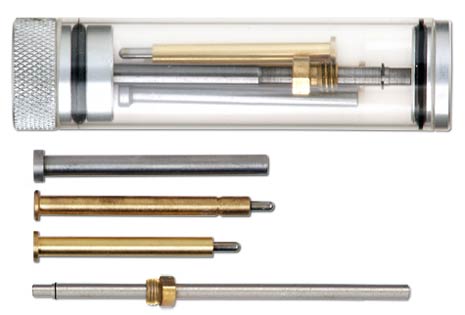

7: Pouzdro s prodlužovacími doteky
hroty doteku tepelně zušlechtěny.

DN2A

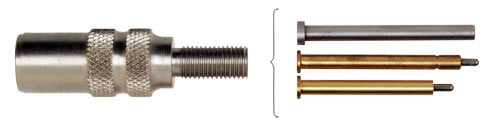

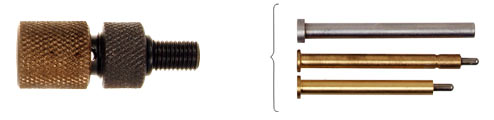

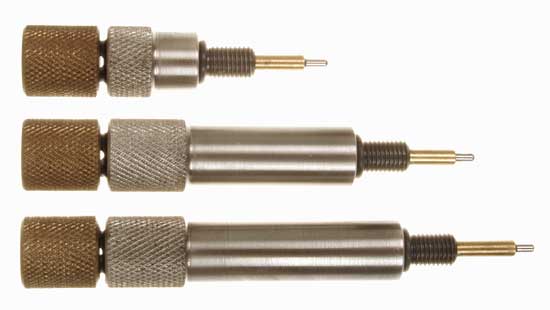

8, 9, 10: Prodlužovací nástavce indikačních hodinek
Nástavce mají vlastní pružinovou jednotku. Nevyužívá se vratné síly pružiny indikačních hodinek. Tento systém zajistí velmi přesné měření. Funkční části nástavců – dotek, šroubení a stahovací kleština jsou z oceli, tepelně zušlechtěny.
Celý prodlužovací nástavec včetně stahovací matice je z nerez oceli.

DN2A
Detail průřezu nástavce 8, 9, 10
DN2A

11: Ultra krátký prodlužovací nástavec indikačních hodinek
L42,5 mm zhotoven z oceli, stahovací matka z nerez oceli, upnutí indikačních hodinek stahovací kleštinou.

DN2A

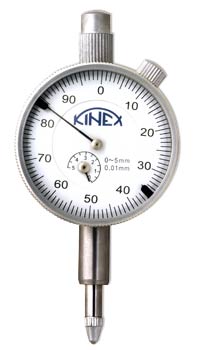

12: Indikační hodinky
celokovové, průměr 40 mm, zdvih 5 mm.

DN2A

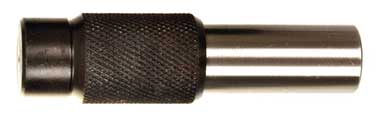

13: aretační čep rozvodových kol průměr 15,4 mm, broušený.
DN2A
14: aretační čep rozvodových kol průměr 6 mm, broušený

15: Zkracovací kroužek
DN2A

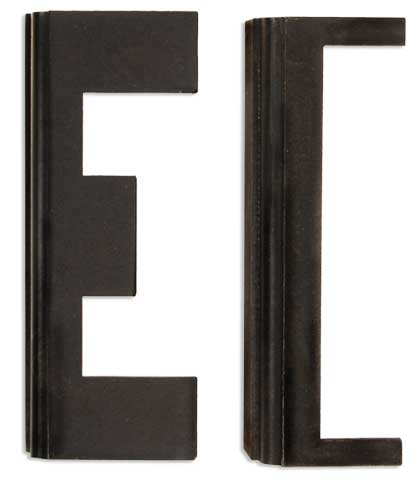

16, 17: Aretační zarážky vačkové hřídele jsou zhotoveny z kvalitní oceli.

DN2A

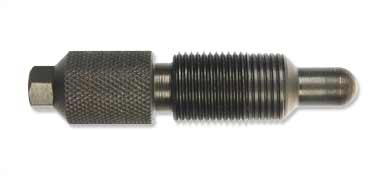

18: aretační čep rozvodových kol M18x1,5 pro motory TDI.
Čepy jsou zhotoveny z kvalitní oceli, tepelně zušlechtěny.

měřidlo

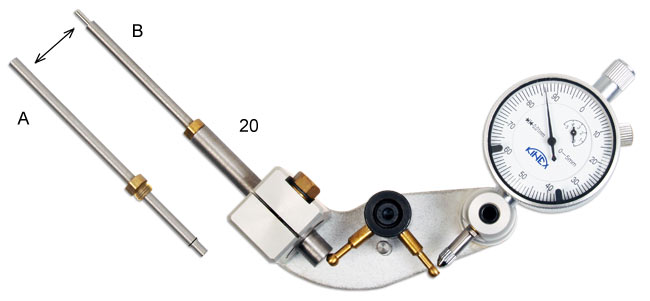

19: sestava LUKAS, ROTODIESEL včetně pozice č. 20 - pouzdro teleskopické tyče.
Vyrobeno z barevných kovů se zvýšenou pevností

A - prodlužovací měřicí dotek ROTODIESEL

B - prodlužovací měřicí dotek LUKAS
20: pouzdro teleskopické tyče

M8x1 vyroben z nerez oceli.

klíče

21: atypický klíček pro vrchní přístup čerpadla; vyroben z oceli, tepelně zušlechtěn

22: atypický klíček pro boční přístup čerpadla; vyroben z oceli, tepelně zušlechtěn

detail klíče
Detail atypických klíčků 21, 22

prodlužovací nástavec

23: Prodlužovací nástavec pro pozici č. 8, 9, 10, 11
