DN 16E

zkoušečka těsnosti chladicí soustavy - univerzální použití

Technický popis

gumový roztahovací kužel

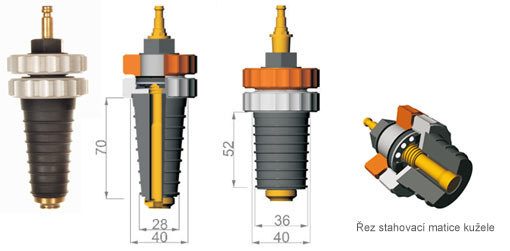

1: Gumový roztahovací kužel (rozměry 40-28xL70)
Konstrukční materiál – barevné kovy, nerez materiál – tvrzený dural, mosaz se zvýšenou pevností, guma netečná k chladícím, pohonným a mazacím látkám. Stahovací matice vybaveny axiálním ložiskem, stahovací šroub TR14x3.
Připojení k tlakové pumpě rychlospojkou.
gumový roztahovacá kužel

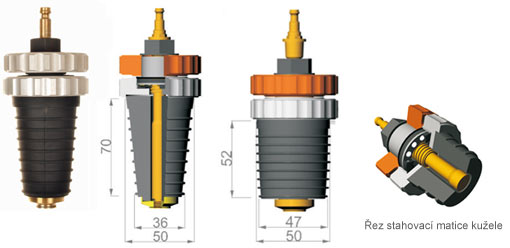

2: Gumový roztahovací kužel (rozměry  50-36xL70)
Konstrukční materiál – barevné kovy, nerez materiál – tvrzený dural, mosaz se zvýšenou pevností, guma netečná k chladícím, pohonným a mazacím látkám. Stahovací matice vybaveny axiálním ložiskem, stahovací šroub TR14x3.
Připojení k tlakové pumpě rychlospojkou.

gumový roztahovací kužel

3: Gumový roztahovací kužel (rozměry  30-18xL72)
Konstrukční materiál – barevné kovy, nerez materiál – tvrzený dural, mosaz se zvýšenou pevností, guma netečná k chladícím, pohonným a mazacím látkám. Stahovací matice vybaveny třecím kroužkem, stahovací šroub TR14x3.
Připojení k tlakové pumpě rychlospojkou.
 tlaková pumpa
4, 5, 6, 7, 8: Tlaková pumpa
Celokovové provedení, válec ocelový, povrchová úprava nerez. Držadlo z tvarované gumy, táhlo manžety (průměr 10 mm broušené) je ocelové, uloženo ve vrchní části válce v mosazném pouzdře, manžeta kožená.

5: manometr
Celokovové provedení, rozsah 0-1,6 bar, stupnice barevně rozlišená. Uložen v protinárazovém ochranném krytu.

6: Ventilek vynulování tlaku
Celokovový (mosaz) ovládán pružinou. Těsnění silnostěnný „O“ kroužek.

7: Rychlospojka
Rychlospojka je vlastní konstrukce, celoková, vyrobena ve zvýšené přesnosti, všechny díly jsou z nerez materiálu. Přesuvný kroužek zámku je z kvalitní nerez oceli. Zámek je pětikuličkový s vyhazovačem protikusu.

8: Spojovací silnostěnná hadička BENOLIT - 4x9
Lehce ohebná.

Průřez ventilky pumpy
Zpětný ventilek je vlastní konstrukce celokovový z nerez materiálu, těsnicí část gumový silnostěnný "O" kroužek. Táhlo ventilku má přímočaré vedení zabraňující otáčení do sedací plochy "O" kroužku.


teploměr

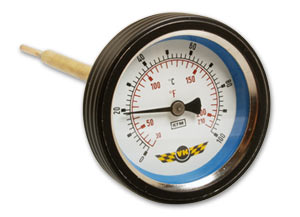

9: Teploměr v ochranném protinárazovém pouzdru stupnice °C a °F
